In de industriële automatisering en procescontrole kunnen systeemstoringen catastrofale gevolgen hebben, waardoor de integriteit van veiligheidssystemen van het grootste belang is.Veiligheidscontrolesystemenvertegenwoordigen het toppunt van hoge veiligheid, betrouwbaarheid en aanpassingsvermogen. Deze systemen zijn individueel ontwikkeld voor de meest veeleisende veiligheidsgerelateerde taken en vanaf de basis zorgvuldig ontworpen om uw bedrijfsmiddelen, personeel en het milieu te beschermen. DeUWNTEKDe UW-serie biedt twee niveaus van gecertificeerde veiligheidsprestaties die passen bij het specifieke risiconiveau van uw toepassing.
A veiligheidscontrolesysteemis een speciaal, fouttolerant systeem dat is ontworpen om een proces of machine te bewaken en deze automatisch in een veilige toestand te brengen wanneer het een potentieel gevaarlijke situatie detecteert. In tegenstelling tot standaardbesturingssystemen maken veiligheidssystemen gebruik van redundante en diverse componenten, rigoureuze ontwerpmethodologieën en certificering volgens internationale normen zoals IEC 61508 en IEC 61511 om voortdurende werking te garanderen, zelfs in het geval van een storing.
De UWNTEKveiligheidscontrolesysteemis ontworpen om de uptime en fouttolerantie te maximaliseren. De robuuste constructie garandeert een continue werking, zelfs in het geval van defecte componenten. Het systeem bestaat uit drie hoofdlagen:
Safety Control Station: het brein van de operatie, waarin alle kritische verwerkings- en I/O-modules zijn ondergebracht.
Computer programmeren en bewaken: Engineering en Human Machine Interface (HMI) voor configuratie, besturing en visualisatie.
Netwerkapparatuur: Hoogbeveiligd industrieel netwerk voor robuuste en veilige communicatie.
Het veiligheidscontrolestation is een zelfstandige eenheid met:

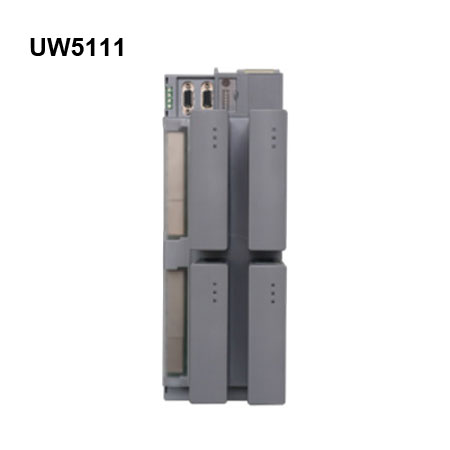

Veiligheidscontrolemodule (met redundante CPU)
Veiligheidsmodule met analoge ingang (AI).
Digitale veiligheidsingang (DI)-module
Digitale veiligheidsuitgang (DO)-module
Netwerkswitchmodule
Voedingsmodule (meestal redundant)
Bijpassende aansluitblokken
Dit modulaire ontwerp maakt gebruik van redundantie van hardwaremodules, fouttolerantie en veiligheidsmodules met hoge beschikbaarheid om ervoor te zorgen dat een enkel storingspunt de veiligheidsfunctionaliteit van het hele systeem niet in gevaar brengt.
Hoge betrouwbaarheid en beschikbaarheid: Door hardwareredundantie en fouttolerantie kan deveiligheidscontrolesysteemminimaliseert de kans op on-demand storingen en zorgt voor een continue werking.
Certificering van veiligheidsintegriteit: Beide systemen zijn onafhankelijk gecertificeerd volgens hun respectieve SIL-niveaus, waardoor de veiligheidsprestaties door derden kunnen worden geverifieerd.
Zeer aanpasbaar: de schaalbare architectuur van het systeem en de robuuste I/O-capaciteit van het systeem maken implementatie in een breed scala van industrieën mogelijk, van discrete productie tot complexe procesinstallaties.
Intrinsieke beveiliging en proactieve verdediging: Met cyberbeveiliging als kern beschermt het softwareplatform proactief tegen kwaadaardige bedreigingen die de veiligheidsfuncties in gevaar kunnen brengen.
Multi-domein engineering objectmodel: Deze technologie vereenvoudigt engineering- en configuratieprocessen, verkort de ontwikkelingstijd en vermindert de kans op menselijke fouten.
| Parameter | UW500s veiligheidscontrolesysteem | UW510s veiligheidscontrolesysteem |
| IEC 61508-naleving | Systeemcapaciteit SC2, hardware SIL2 | Systeemcapaciteit SC3, hardware SIL3 |
| Veiligheidscertificering | Gecertificeerd voor SIL2 | Gecertificeerd voor SIL3 |
| IEC 61511 Vraagmodus | Geschikt voor Low-demand- en High-demand-modus | Geschikt voor Low-demand- en High-demand-modus |
| Doeltoepassingen | Processen waarbij de vereiste risicoreductie binnen de SIL2-mogelijkheden valt. | Processen die het hoogste niveau van risicoreductie (SIL3) vereisen, zoals in de olie- en gassector, de chemische sector en kritieke infrastructuur. |
