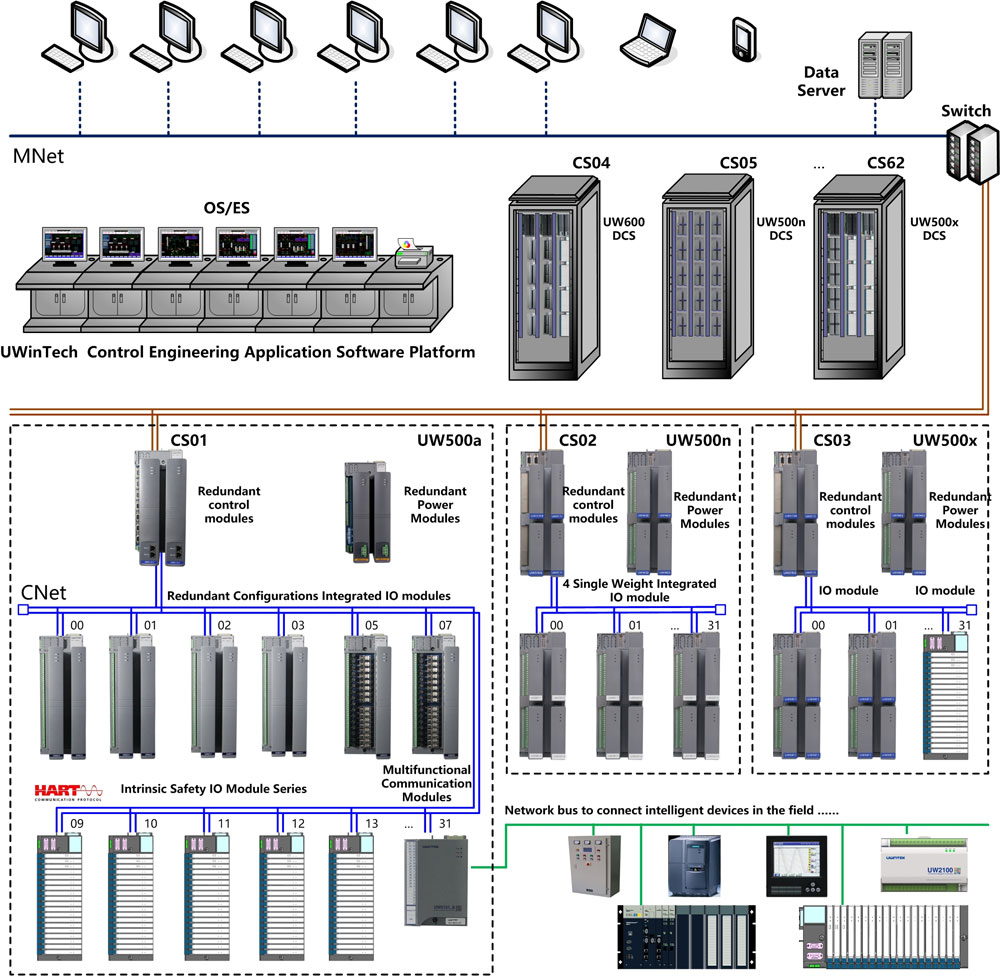

Het UWNTEK hoogwaardige gedistribueerde besturingssysteem UW500a maakt gebruik van technologieën zoals redundantie van besturingsapparatuur en fouttolerantie, online monitoring van prestatievermindering en zeer aanpasbare intelligente modules voor de hardwareapparaten. Het softwareplatform maakt gebruik van technische objectmodellen met meerdere domeinen, clustergedistribueerde realtime databases en meertalige geïntegreerde programmeerontwikkelomgevingen. Technologieën voor veiligheidscontrole en veiligheidspreventie; het is een nieuwe generatie high-end hoofdbesturingssystemen met hoge betrouwbaarheid, hoge veiligheid, hoog aanpassingsvermogen, grootschalige kenmerken, hoge kwaliteit en stabiliteit. Schaal controlestation: AIO: 1024, DIO: 2048; systeemschaal: AIO: 63488, DIO: 126976.

Technische kenmerken

Volledige hardwareredundantie en fouttolerantie, geen enkel storingspunt; stemming over enkele en meervoudige hardwareredundantie, schakeltijd is 5-50 ms;

Zeer aanpasbare intelligente module, met weinig typen en meerdere functies, software selecteert het signaaltype, online correctie en compenseert automatisch het temperatuur- en tijdsverschil;

Intrinsiek veilige bus-IO-moduleserie bespaart veiligheidsbarrières, isolatiebarrières, installatieruimte en werklast voor bedradingsonderhoud;

Volledige dekkingsdiagnose en foutbestendige bescherming, ondersteunt externe lijndiagnose, ondersteunt overstroom, overspanning, omgekeerde verbinding, verkeerde verbinding en andere foutbescherming;

Multi-domein technisch objectmodel, reconstructie- en hergebruikmechanisme voor industriële algoritmenbibliotheken, automatische generatie van besturingsprogramma's, verbetering van de programmeerefficiëntie met 80%;

Meertalige optimaliserende compiler, samenwerkend programmeren voor meerdere gebruikers, online programmeren, foutopsporing in simulaties en updates op afstand verlagen de onderhoudskosten;

Gedistribueerde wereldwijde realtime database, domeingegevensschaal van 300.000 punten, driverpool, systeemgegevens en externe gegevens worden rechtstreeks verwezen;

Cluster gedistribueerde real-time database, clusterdataschaal 2-10 miljoen punten, datacapaciteit: 100TB-10PB;

De netwerkbeveiligingscontrolemodule ondersteunt beveiligingscontrole en beveiligingspreventie, waardoor vertrouwde communicatie, detectie van afwijkingen, onderschepping van sabotage, enz. mogelijk wordt.

Het gedistribueerde besturingssysteem UW500n (UWinPAS500) is gebaseerd op een volledig intelligent, volledig digitaal en volledig netwerkontwerp; het realiseert hybride geïntegreerde controle van procescontrole, logische controle, sequentiecontrole en apparatuurcontrole; het ondersteunt geavanceerde controle- en procesoptimalisatiestrategieën; het is zeer betrouwbaar, hoge veiligheid, hoog aanpassingsvermogen, grootschalige kenmerken, hoogwaardig en stabiel hoofdbesturingssysteem van de nieuwe generatie. Schaal controlestation: AIO: 512, DIO: 1024; systeemschaal: AIO: 10752, DIO: 21504.

Technische kenmerken

Volledige hardwareredundantie en fouttolerantie, geen enkel storingspunt; stemmechanisme met enkele en dubbele hardwareredundantie, schakeltijd 50 ms;

Intelligente module, weinig typen en meerdere functies, software selecteert signaaltype, vermindert reserveonderdelen, online correctie, automatische compensatie;

Ondersteunt point-to-point isolatie, point-to-point isolatie, point-to-point stroomverdeling en point-to-point online vervanging van I/O-modules, aangepast aan velden met hoog beveiligingsniveau;

Ondersteunt zelfdiagnose, zelfherstel, foutisolatie en online reparatie van kanalen/modules/modules/netwerken voor eenvoudig onderhoud;

Het open modulaire structuurontwerp elimineert de kooi, bodemplaat, klemmenbord, enz., en dubbelzijdige installatie bespaart overdrachtskabels en kasten;

Gedistribueerde wereldwijde realtime database, dataschaal van 100.000 punten, efficiënt compressie-algoritme, wereldwijde directe referentie van gegevens;

IEC61131-3 standaard, FBD, LD, SFC, ST, IL meertalige gemengde programmeeromgeving, online programmeren, simulatie-foutopsporing;

De realtime gegevenskwaliteitsstempelfunctie garandeert de betrouwbaarheid en geloofwaardigheid van realtime gegevens;

C/S- of B/S-modus, webtoegang, pc, iPad, iPhone, Android en andere slimme terminals kunnen direct bladeren.

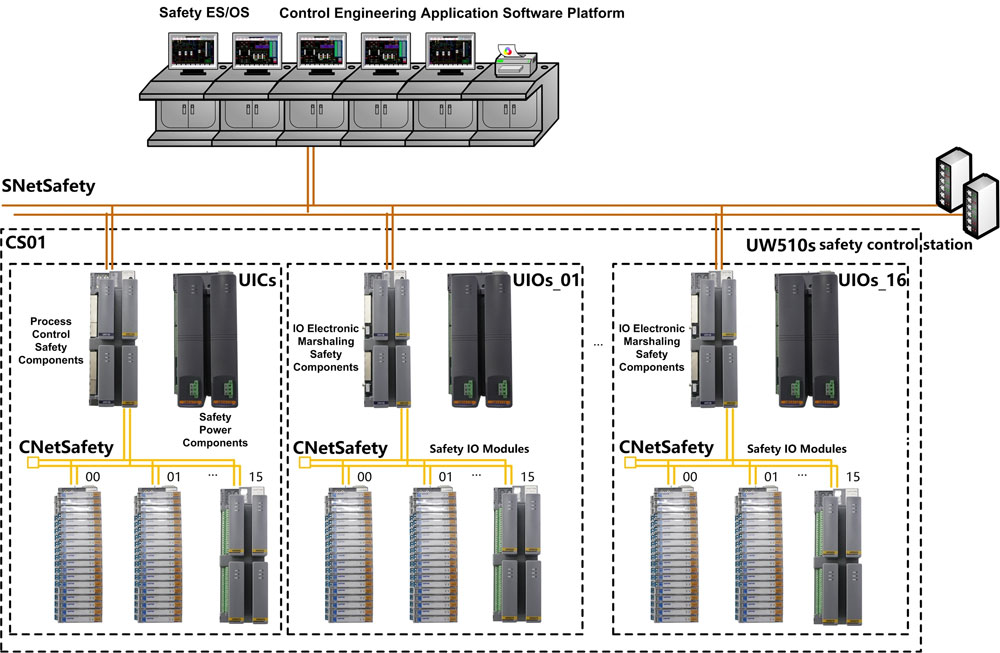

Elektronisch bedradingscontrolesysteem uit China UWNTEK is een technologie die gebruik maakt van "elektronische circuits of busnetwerken" om fysieke bedrading te elimineren of te vervangen, dat wil zeggen om de fysieke bedrading van veldinstrumentsignalen van de veldaansluitdoos naar de tussenbedradingskast te elimineren en vervolgens naar de I/O-kaart, en naar de elektronische Multifunctionele en programmeerbare terminals maken één conversie mogelijk om de bijbehorende kabelverbindingen te verminderen. Elektronische bedradingstechnologie is een belangrijke technologische innovatie voor traditionele besturingssystemen. Het is innovatief en praktisch en levert klanten goede economische voordelen op.

Technische kenmerken

• Softwaregedefinieerde I/O-signaaltypen

Ondersteunt meerdere signaaltypen zoals AI/AO/DI(SOE)/DO/RTD/TC/PI/NAMUR, geen noodzaak om software uit te pakken voor online configuratie

• Volledig redundant en fouttolerant ontwerp

I/O-verwerkingsmodules, I/O-modules, communicatie- en voedingsmodules zijn volledig redundant

• Eénkanaals hot-swappable

De module is volledig geïsoleerd, ondersteunt single-point hot swapping en kan snel worden vervangen en geïnstalleerd.

• Geïntegreerde veiligheidsbarrièrefunctie

I/O-modules kunnen rechtstreeks worden aangesloten op intrinsiekveilige apparatuur in zones 0/1/2

• Flexibele toewijzing van I/O-componenten

Kan aan andere controllers worden toegewezen zonder I/O-bedrading te verplaatsen

• Volledige diagnostische mogelijkheden

Niet alleen kan de interne diagnose van de module worden gerealiseerd, maar ook de circuitdiagnose kan worden gerealiseerd;

• Ondersteuning van HART 7-communicatie

• Voldoet aan TÜV SIL3-certificering voor functionele veiligheid

• Verkrijg een geïntegreerd explosieveilig certificaat

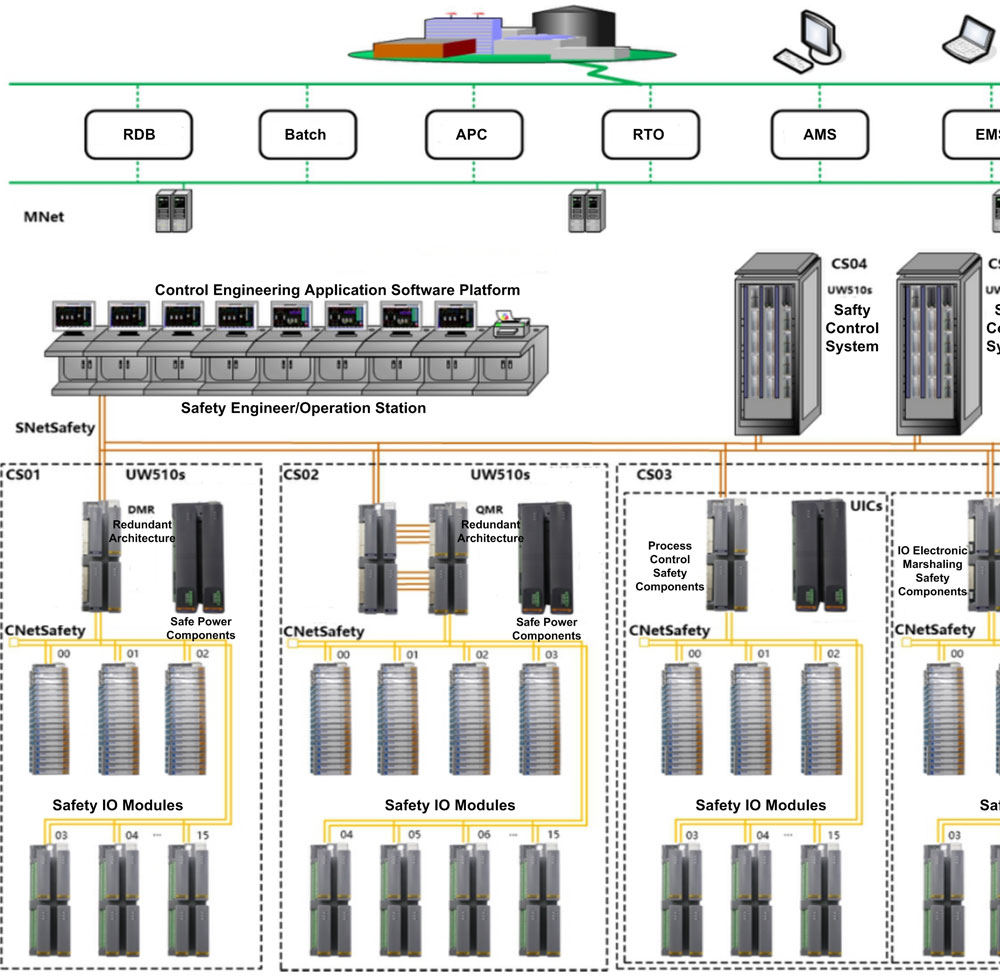

Het UWNTEK UW500s (UWinPAS500s) & UW510s (UWinPAS510s) veiligheidscontrolesysteem is een hoogbeveiligd, zeer betrouwbaar en zeer aanpasbaar veiligheidscontrolesysteem dat onafhankelijk is ontwikkeld voor veiligheidsgerelateerde systemen of veeleisende taken. De hardwareapparaten maken gebruik van technologieën zoals redundantie van hardwaremodules en fouttolerantie, beveiligingsmodules met hoge beschikbaarheid en hoogbeveiligde industriële netwerken. Het softwareplatform maakt gebruik van technologieën zoals technische objectmodellen met meerdere domeinen, realtime controle over de veilige werking en endogene actieve beveiligingsverdediging.

Het veiligheidscontrolesysteem bestaat uit een veiligheidscontrolestation, een computer voor programmeringsbewaking en netwerkapparatuur; het veiligheidscontrolestation bestaat uit een veiligheidscontrolemodule, een analoge veiligheidsingangsmodule, een digitale veiligheidsingangsmodule, een digitale veiligheidsuitgangsmodule, een netwerkschakelmodule, een voedingsmodule en is samengesteld uit bijpassende klemmenblokken; het heeft de kenmerken van hoge betrouwbaarheid, hoge beschikbaarheid, hoge veiligheid en hoog aanpassingsvermogen, inclusief het veiligheidscontrolesysteem UW500 (SIL2) en het veiligheidscontrolesysteem UW510 (SIL3).

UW500s is geschikt voor veiligheidsgerelateerde toepassingen in low-demand en high-demand-modi gedefinieerd door IEC61598. Het voldoet aan het SC2-systeemcapaciteitsniveau en het SIL2-hardwareveiligheidsintegriteitsniveau gedefinieerd door IEC61508, en is geslaagd voor de veiligheidsevaluatiecertificering op SIL2-niveau; grootte controlestation: AI: 512, DIO: 10242, systeemgrootte, AI: 16384, DIO: 32768.

UW510s is geschikt voor veiligheidsgerelateerde toepassingen in low-demand en high-demand-modi gedefinieerd door IEC61598. Het voldoet aan het SC3-systeemcapaciteitsniveau en het SIL3-hardwareveiligheidsintegriteitsniveau gedefinieerd door IEC61508, en is geslaagd voor de veiligheidsevaluatiecertificering op SIL3-niveau; grootte controlestation: AI: 512, DIO: 1024, systeemgrootte, AI: 16384, DIO: 32768.

Technische kenmerken

Volledige redundantie van hardwaremodules en fouttolerantie; het realiseren van dubbele of viervoudige hardwareredundantie van elk knooppunt, elke module, elk kanaal en elk signaaltype van besturing, netwerk, I/O, voeding en monitoring; geen enkel storingspunt, ondersteuning Homogene of heterogene redundantie verbetert de functionele veiligheid van het systeem en de informatiebeveiliging;

De veiligheidsfunctiemodule beschikt over hardwarediagnose, softwarediagnose, engineeringprogrammadiagnose, enz., en realiseert een snel herstel van incidentele fouten door heruitvoering van willekeurige hardwarefouten, herstel van de uitvoering van softwarediversiteit, enz.; ondersteunt redundante configuratie van modules, stemmechanisme op meerdere niveaus en online hot replacement, 2-2-0 downgrade in redundante configuratie; geslaagd voor de functionele veiligheid IEC61508 SIL2-certificering van een onafhankelijke derde partij;

Hoge anti-interferentie en laag energieverbruik ontwerp, in lijn met nationaal of internationaal (ESD/RS/EFT/SURGE) niveau 4a, (CS/DIP/CE/RE) niveau 3a, met sterke anti-interferentie en elektromagnetische omgeving Aanpassingsvermogen; laag stroomverbruik, natuurlijke convectie, thermisch ontwerp zonder ventilator, verbetert het aanpassingsvermogen van de omgevingstemperatuur;

Zeer aanpasbare intelligente modules maken gebruik van technologieën zoals online correctie, lijndiagnose, foutisolatie, online aansluiten en loskoppelen, foutbescherming en slimme bussen om te voldoen aan de eisen van zware industriële omgevingen en de complexiteit van de besturingstechniek;

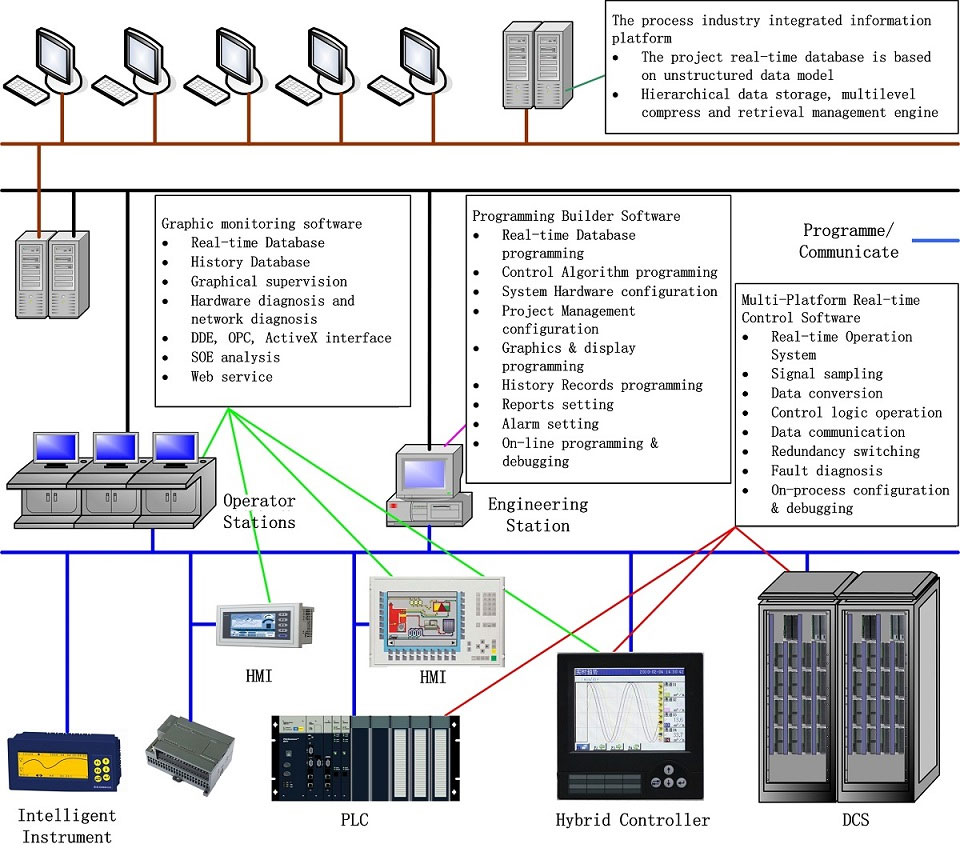

Het Chinese UWNTEK-softwareplatform voor besturingstechniek is gebaseerd op heterogene systemen met meerdere platforms, zoals Windows 7/Windows, realtime uitvoering van besturingsalgoritmen, grafische monitoring en realtime bediening, enorme historische database, alarm- en veiligheidsmechanismen, operationele gebeurtenissen records, technische ontwerpdocumentondersteuning en andere functies zijn in één geïntegreerd. De programmeer- en configuratiesoftware van het engineeringstation, de grafische bewakingssoftware van het operatorstation en de realtime besturingssoftware van het veldcontrolestation draaien respectievelijk op verschillende niveaus van hardwareplatforms. Ze communiceren met verschillende gegevens, management- en besturingsinformatie via het besturingsnetwerk en het systeemnetwerk om op coördinatieve wijze verschillende functies van het gehele gedistribueerde besturingssysteem te voltooien.

Technische kenmerken

Een ontwerp- en ontwikkelingsplatform voor besturingstechniek gebaseerd op technische objectmodellen met meerdere domeinen, door het opzetten van een typische besturingstechnische modelbibliotheek (statische en dynamische modellen en procesgegevens), een besturingsmethodebibliotheek (algoritmen voor apparatuurbesturing en procesoptimalisatie en bedrijfsparameters), en een bibliotheek met weergave-interfaces (display en bedieningspaneel), bouw stap voor stap een modelbibliotheek met meerdere domeinbeschrijvingen van basiscomponenten, unitapparatuur en industriële apparatuur, "bouw" apparatuurmodellen op een hergebruikte manier en "bouw" lopende programma's in gereconstrueerde modus. Door te abstraheren, isoleren en losmaken kunnen de gegevens (constanten, parameters, variabelen, enz.), functies (berekeningen, semantiek, enz.) en afbeeldingen (lijnen, polygonen, kleurblokken, enz.) worden gemodelleerd in een multi- domeinmanier om een ​​nauw verwant en fysiek betekenisvol technisch objectmodel, engineeringbesturingsstrategie en display-bedieningspaneel te bouwen, intuïtief, efficiënt en stabiel besturingstechnisch ontwerp en programmering te realiseren;

Stel real-time datakwaliteitsstempels voor om de kwaliteitsstatus van de data te identificeren. Gecombineerd met de hardware-redundantiestatus omvat het kanaalfouten, bemonsteringsafwijkingen, bereikoverschrijdingen, netwerkstatus en andere informatie om de betrouwbaarheid en beschikbaarheid van realtime gegevens te garanderen en de beveiliging van gegevensreferenties te verbeteren. ;Ondersteunt historische registratie en retrospectieve analyse van kwaliteitsstempels en realtime waarden;

Bied gedistribueerde technologie voor algoritmeplanning op basis van inkapseling van algoritmeblokken, datagestuurd en door gebeurtenissen geactiveerd, en een programmeertaal voor besturing die voldoet aan de IEC61131-3-standaard. Het integreert logische besturing, bewegingsbesturing en procesbesturing in één, en ontwikkelt en implementeert ondersteuning voor grafische programmering (functieblokken). Het is een geïntegreerde ontwikkelomgeving die diagram FBD, ladderdiagram LD, sequentiecontroletaal SFC integreert) en tekstprogrammering (gestructureerde tekst ST, instructielijst IL) en meertalige hybride programmering. Het ondersteunt de inkapseling, afleiding en hergebruik van besturingsalgoritmen en realiseert de offline besturing van besturingsalgoritmen. Configuratie, online configuratie, offline simulatie en online foutopsporing om de programmeerefficiëntie te verbeteren;

Implementeer netwerkstuurprogrammamodules zoals Modbus en ProfibusDP, gebruik open en gestandaardiseerde OPC-client- en serverinterfaces en gebruik transparante netwerkbeheertechnologie om datacommunicatie met apparaten van derden tot stand te brengen, een realtime database van gedistribueerde technische objecten op te bouwen en de integratie van systeemgegevens en externe apparaatgegevens. Wereldwijd consistente en uniforme interfaces voldoen aan de informatie-integratie en interface-open vereisten van multi-real-time, multi-semantische, multi-temporele en multi-schaal industriële data;

GPS wereldwijde satellietkloktoegang maakt gebruik van het NTP-netwerkklokprotocol om de systeemklokken van alle controlestations en bedieningsstations te synchroniseren; biedt nauwkeurige klokken voor het registreren van opeenvolgingen van gebeurtenissen (SOE) tussen controlestations; biedt een uniforme referentieklok voor gegevensregistratie tussen bedieningsstations;

Bied een aanpasbare en schaalbare algoritmebibliotheek voor de regeltechniekindustrie. Via ontwerpinstituten, fabrikanten van apparatuur, technische bedrijven en industriële gebruikers verfijnen we voortdurend de vakkennis en technische ervaring, en verrijken we voortdurend de professionele kennisbasis van de industriële automatisering. Met domeinkennis als hoofdbestanddeel zijn er hulpmiddelen beschikbaar. Ondersteund door een herbruikbaar en systeemherconfigureerbaar architectuurplatform, en gebaseerd op uniforme modelleringsspecificaties, door middel van overervings-, afleidings-, hergebruik- en reconstructiemechanismen, kan de efficiëntie van projectengineeringontwerp en programmeringsontwikkeling aanzienlijk worden verbeterd; de algoritmebibliotheek voor de regeltechnische industrie heeft zowel specifieke De universaliteit als de bijzonderheid van de automatiseringsapplicatie-industrie zal regelmatig worden uitgebracht in de vorm van algoritmepakketten voor de regeltechnische industrie, die gemakkelijk eigendom kunnen worden van de terminal door ze eenvoudigweg te laden;

Volg de batchcontrole en het formulebeheer van de internationale standaard SA-S88, ontbind het productieproces en standaardiseer de besturingslogica, voer op apparatuur gebaseerde moduleverpakkingen uit en procesreconstructie; standaardiseer het productieproces, verbeter de productie-efficiëntie en het gebruik van apparatuur; een veilige productie realiseren en productieongevallen verminderen (uitbarsting, lekkage, kruisbesmetting, te hoge temperatuur, verkeerde materialen, verkeerde ingrediënten, verkeerde handelingen, enz.); afzonderlijke controle- en procesingenieurs scheiden om encryptie van batchproductieprocessen en belangrijke gegevensparameters te implementeren en kwaadwillige manipulatie te voorkomen; Zorgen voor de veiligheid van apparatuur, procesveiligheid en operationele veiligheid. Met succes de uitgebreide automatiseringsbehoeften van multi-variëteit, multi-batch en kleine batch slimme productie en slimme fabrieken in de procesindustrie oplossen, waardoor het concurrentievermogen van ondernemingen effectief wordt verbeterd;

Engineering remote update is een functie ontwikkeld voor technisch servicepersoneel en voorkomt de frustratie van technisch personeel dat regelmatig naar de technische locatie moet reizen voor kleine configuratiewijzigingen;

De functie voor samenwerking op projectbasis is geschikt voor synchrone configuratiebewerkingen met meerdere personen van zeer grote projecten, waardoor meerdere mensen informatie kunnen coördineren bij het gelijktijdig configureren van hetzelfde project, waardoor de tijd voor vroege engineeringconfiguratie aanzienlijk wordt verkort;

De as-built tekening exportfunctie, na de engineeringconfiguratie, debuggen en opstarten, is een as-built tekeningtekening die de projectinformatie in detail beschrijft onmisbaar;

De real-time database heeft een nieuwe modelleringsmethode voor de technische objectstructuur, die de originele discrete opnamepunten combineert volgens het besturingstechnische of technische objectmechanisme, en samenwerkt met de technische besturingsstrategie en het weergavebedieningspaneel om hergebruik van programmering te bereiken en het onderhoud van de programmering te verbeteren efficiëntie;

Dankzij de rijke apparaatbibliotheek en de eenvoudige bibliotheekbeheerfunctie kunnen gebruikers eenvoudig bestaande apparaten installeren en het scherm eenvoudig op de originele basis verbeteren;

Het ondersteunt de kop- en voettekstfunctie van de schermconfiguratie, en de sjabloonstijl is vergelijkbaar met Microsoft Office PowerPoint, waardoor de pagina's een uniforme stijl hebben maar er ook anders uitzien. Het ondersteunt ook willekeurige aanpassingen van de sjabloon;

Ondersteunt installatievrije interactieve toegang op afstand tot processchermen. U kunt eenvoudig toegang krijgen tot de controlesite via een gewone webbrowser en interactieve bewerkingen beheren via strikte gebruikersauthenticatiemethoden;

De unieke alarmgeluidssysteemfunctie maakt het instellen van het alarmgeluid uiterst flexibel en handig. Met de alarmgroep- en alarmniveaufuncties is het alarmgeluid duidelijk te verstaan;

De functies van het functionele gebied en het beveiligingsgebied die bij de gebruiker worden geleverd, beperken de bedieningsrechten van projectaanmeldingsgebruikers. De flexibele en diverse combinatiemethoden kunnen volledig voldoen aan de complexe personeelssamenstelling van de projectlocatie en de veiligheid van het project is volledig gewaarborgd.
